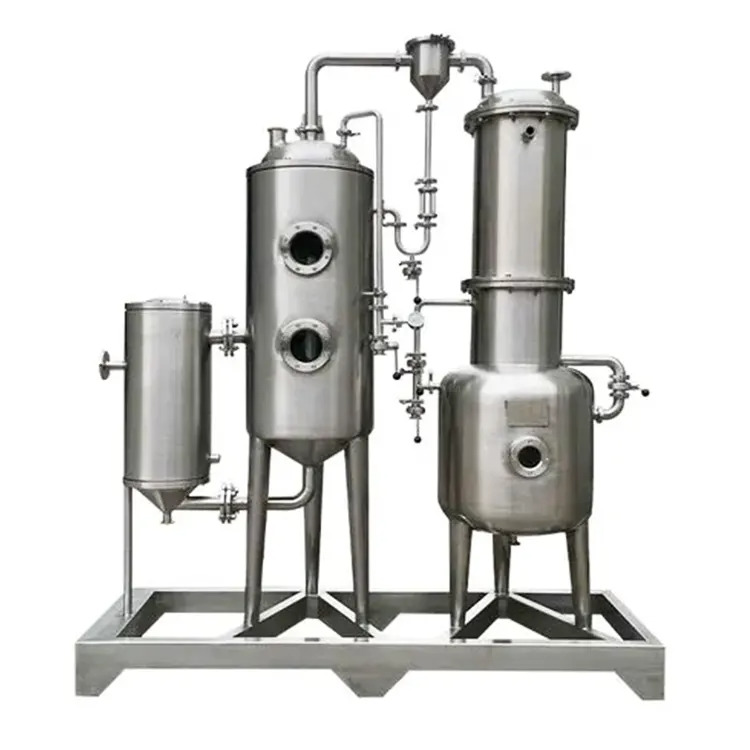

Úvod produktu
Koncentrát s jedním efektem je odparovací zařízení, které dokáže provést pouze jednu konverzi tepelné energie. Jeho jádrem je, že vzniklá sekundární para se již nepoužívá k vytápění, nýbrž je přímo vypouštěna nebo kondenzována.
COmponenty koncentratoru s jedním efektem
Topná komora: A wall-type heat exchanger usually composed of multiple heating tubes, responsible for the heating and evaporation process of the material.
Odpařovací komora: Nacházející se v horní části, také známé jako oddělovací komora, používané pro separaci plynu a tekutin.
Defoamer: Odstraňuje pěnu vytvořenou během procesu odparování.
Kondenzátor a chladič: Kondenzovat odpařený plyn do tekutiny.
Tekutá přijímací nádrž: Sbírá koncentrovaný tekutý materiál.
Vlastnosti koncentrátoru s jedním efektem
1. single-efekt koncentrátor je vhodný pro malé případy, které nejsou citlivé na náklady pary, nebo pro zpracování korozních a znečišťujících materiálů.
2. in the single-effect concentration process, since the secondary steam is not reused, the energy consumption is relatively high.
3. improving evaporation efficiency can be achieved by enhancing the heat transfer temperature difference and the total heat transfer coefficient.
Výhody koncentratorů s jedním efektem
Výhody koncentratorů s jedním efektem se odrážejí zejména v následujících aspektech:
•Jednoduché vybavení: Struktura koncentratoru s jedním efektem je relativně jednoduchá, takže je snadno ovládatelná a vhodná pro drobné výrobní a intermitentní výrobní příležitosti.
•Nízké náklady: Vzhledem k tomu, že zařízení koncentratoru s jedním efektem je jednoduché, jeho investice do nákladů na vybavení jsou relativně nízké, což je lepší volbou pro podniky s omezenými počátečními finančními prostředky.
•Silná použitelnost: Koncentrát s jedním efektem je vhodný pro koncentraci roztoků s malým objemem zpracování, zejména pokud je materiál korozní nebo je vzniklá para kontaminována a nelze ji znovu použít, koncentrát s jedním efektem je vhodnější volbou.
Kromě toho, pokud jde o automatické ovládání startu-zastavení, automatické nastavení parametrů procesu, automatické detekce a poplach, moderní koncentrace s jedním efektem obvykle používají pokročilé řídicí systémy, jako jsou plc a dcs, aby bylo dosaženo řízení procesu a bezpečného provozu, což zlepšuje pohodlí a stabilitu provozu.
Rozsah použití koncentratorů s jedním efektem
Farmaceutický průmysl: Používá se pro koncentraci a čištění farmaceutických roztoků.
Potravinářský průmysl: Vhodné pro koncentraci a zpracování potravinářských kapalin.
Chemický průmysl: Používá se pro koncentraci a čištění chemických roztoků.
Lehký průmysl: Zahrnující potřebu odpařování a koncentrace různých tekutých produktů.
Technický princip
Pracovní princip výparníku s jedním efektem je založen zejména na procesu odparování a koncentrace roztoku. Konkrétně jsou zahrnuty následující klíčové kroky:
1.Topení: Materiál, který je třeba vypařit, se nejprve předzahřeje v předohřívači a poté vstupuje do ohřívače. V ohřívači materiál dostává tepelnou energii, obvykle dodávanou parou, která rozpouštědlo (většinou vodu) v roztoku ohřívá na vaření.
2.Odpařování: Když se rozpouštědlo zahřeje na bod varu, začne se odpařit. V tomto procesu se rozpouštědlo transformuje do plynné formy a koncentrace rozpuštěné látky se odpovídajícím způsobem zvyšuje.
3.Oddělení: Plynová směs vzniklá odpařováním (sekundární para a přenesená para rozpouštědla) vstupuje do separátora, úlohou separátora je provádět separaci plynu a tekutin, oddělování pary od koncentrované tekutiny.
4.Kondenzace: Oddělená sekundární pára je obvykle odeslána do kondenzátoru, aby byla chlazena do tekutiny, a poté je ošetřena nebo vypouštěna podle poptávky.
5.Sbírka: Koncentrovaný roztok se vypouští z dna výparníku a sbírá se.
Kromě toho mohou být jednorázové výparníky intermitentní, polointermitentní nebo kontinuální provoz. Při dávkovém provozu se krmení, odpařování a vypouštění provádějí krok za krokem; při nepřetržitém provozu jsou materiály a výrobky neustále vkládány a vypouštěny.

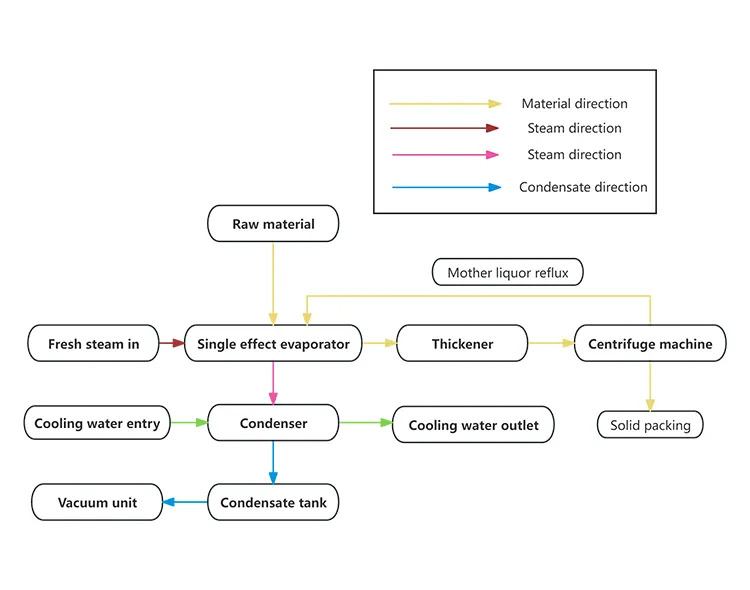

Výrobní proces
Výroba zařízení
Wteya usiluje o digitální a inteligentní výrobu, aby poskytovala svým zákazníkům špičkové produkty a služby. Neposkytujeme pouze širokou škálu standardních výrobků, které jsou vážně testovány a stabilní výkonnosti, aby uspokojily širokou škálu průmyslových potřeb.We also provide custom service, as well as oem and odm services,Profesionální projekční tým poskytuje vhodná řešení pro zákazníky, aby splnili své jedinečné potřeby. Budeme s každým zákazníkem úzce spolupracovat, abychom zajistili, že každé zařízení přesně vyhovuje požadavkům zákazníka a výrobnímu procesu. Wteya's one-stop service, innovative to create high-quality mechanical products and system solutions, professionally help customer deal with various water treatment problems.
Kapacita a velikost
Parametr jediného efektu odpařovače | |||||
Kapacita odparování (t/h) | Typ odpařovače | Hrubý výkon (kw/h) | Spotřeba pary (t/h) | Cirkulující spotřeba vody (t/h) | Podlahová plocha (délka * šířka * výška/m) |
1 | Vynucený odpařovač | 40 | 1.1 | 70 | 3*3*10 |
5 | Vynucený odpařovač | 65 | 5.5 | 350 | 5*5*12 |
1 | Klesající film cirkulující odpařovač | 13.2 (+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + | 1.1 | 80 | 3*3*10 |
2.5 | Klesající film cirkulující odpařovač | 35 | 3 | 120 | 4*3*6 |

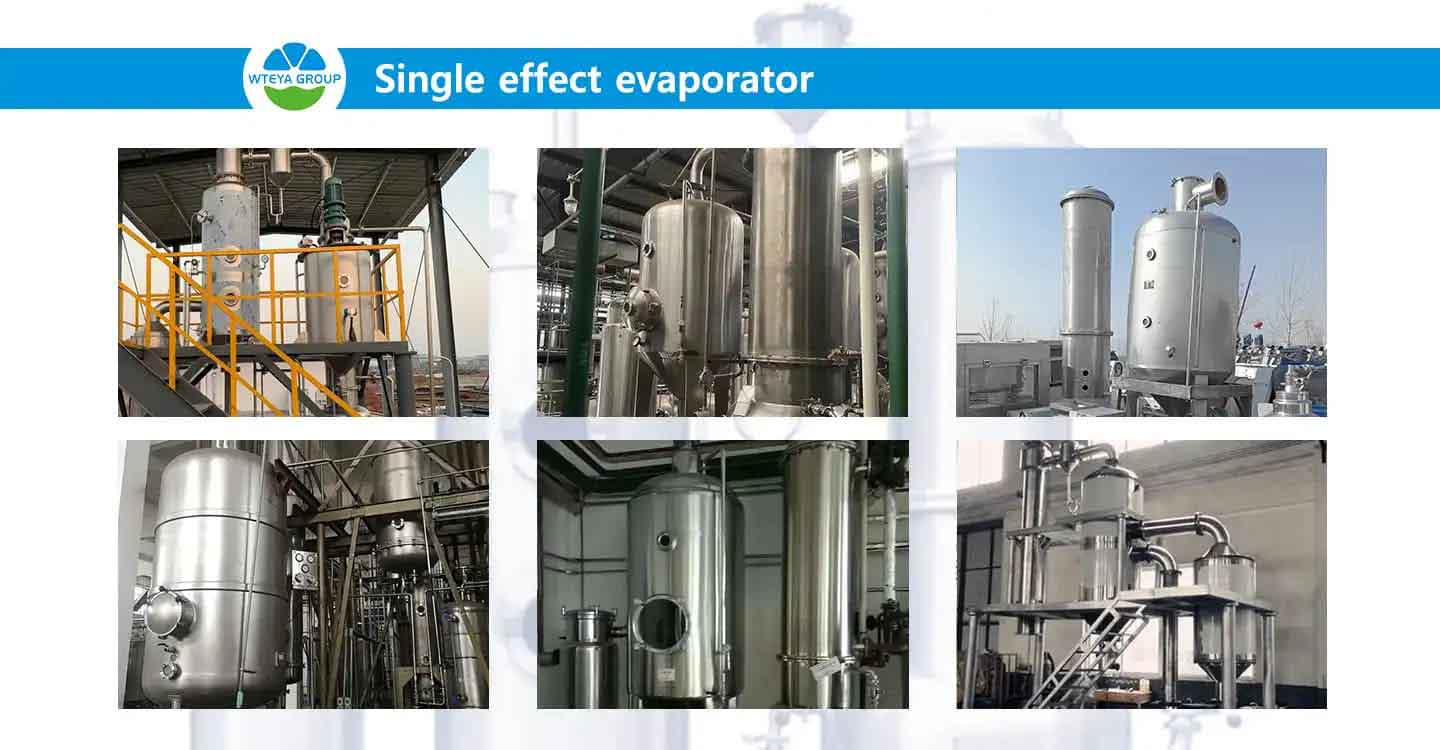

Výkres efektu
Časté otázky
Q: what is the reason why the evaporation efficiency of single-effect evaporator decreases during operation?
A: snížení účinnosti odparování může být způsobeno nedostatečnou teplotou vytápění, příliš vysokou koncentrací roztoku, škálováním zařízení nebo zablokováním atd. pravidelné čištění a údržba zařízení, jakož i optimalizace provozních parametrů může zlepšit účinnost.
Otázka: jak zabránit jedinému efektu odpařovače z krystalizace během provozu?
A: aby se zabránilo krystalizaci, může být koncentrace a teplota roztoku regulována, aby se zabránilo překročení nasycení rozpuštěné látky. Kromě toho pravidelné čištění zařízení, aby se zabránilo škálování, také pomáhá snížit riziko krystalizace.
Q: what should i do if the single effect evaporator leaks during operation?
A: únik může být způsoben špatným tesněním nebo poškozeným zařízením. Provoz zařízení by měl být okamžitě zastaven, těsné části by měly být prověřeny a poškozené části by měly být opraveny nebo nahrazeny.
Otázka: co je příčinou nadměrného hluku v provozu výparníku s jedním efektem?
Odpověď: hluk může být způsoben volnými díly uvnitř zařízení nebo špatným tekutým tokem. Zkontrolujte, zda jsou části uvnitř zařízení těsné, a ujistěte se, že tok tekutiny je hladký.
Otázka: jak prodloužit životnost výparníku s jedním efektem?
A: za účelem prodloužení životnosti zařízení by měla být prováděna pravidelná údržba a údržba, včetně čištění zařízení, kontroly a výměny opotřebovaných částí, optimalizace provozních parametrů atd. kromě toho, po správných provozních postupech a použití vysoce kvalitních surovin také pomáhá prodloužit životnost zařízení.
| S/n | Odpařovač s jedním efektem | Multiefektní odpařovač | Odpařovač tvr | Odpařovač mvr |
|---|---|---|---|---|
| Zdroj energie | Použití parního vytápění Síť plynových trubek Potřeba kotle | Použití parního vytápění Síť plynových trubek Potřeba kotle | Potřebuji vysokotlakovou paru k řízení, Potřeba kotle | Použití elektrické energie, Není potřeba síť parní potrubí Zavřít cyklus cirkulace systém |
| Spotřeba energie | 1 tuna pary pro 1 tonovou odpařování vody | 0,3 ~ 1 tuny pary pro 1 tonovou odpařování vody | Na základě tradičního multiefektu se používá ještě jeden efekt s vysokotlakým parním pohonem | Nejvíce energeticky úsporná technologie v současnosti |
| Provozní náklady | Mnohem vyšší | Více úspor energie | Dolní | Nejnižší |
| Stopa | Menší | Větší | Větší | Menší |
| Kvalita produktu | Krátký pobyt, Větší teplota. Rozdíl vede k snadné stupnici. Kvalita produktu není stabilní | Delší doba pobytu, Větší teplota. Rozdíl vede k snadné stupnici. Kvalita produktu není stabilní | Krátký pobyt, Menší vliv na kvalitu výrobků | Krátký pobyt, Nízká teplota. Odpařování, Minimální dopad na kvalitu výrobků |
| Typ řízení | Poloautomatické | Plný automatický Nepřerušené odpařování | Plný automatický Nepřerušené odpařování | Plný automatický Nepřerušené odpařování |
