Úvod doPadající systém odparování filmu

Systém odparování padajících filmů je účinným zařízením pro koncentraci tekutin, vhodným zejména pro zpracování tepelně citlivých materiálů.Systém se opírá o svislý tubulární výmenník tepla a zabudované zařízení na distribuci filmu, takže kapalná tekutina vytváří ve výmenníku tepla proudu filmu. Před tím, než se kapalina z vrcholu dostane do trubice výměny tepla, je distribuována prostřednictvím rozdělovače filmu, aby se zajistilo proudu směrem dolů ve stavu filmu. V procesu průtoku se voda odpařuje a odděluje, aby se dosáhla koncentrace materiálu.

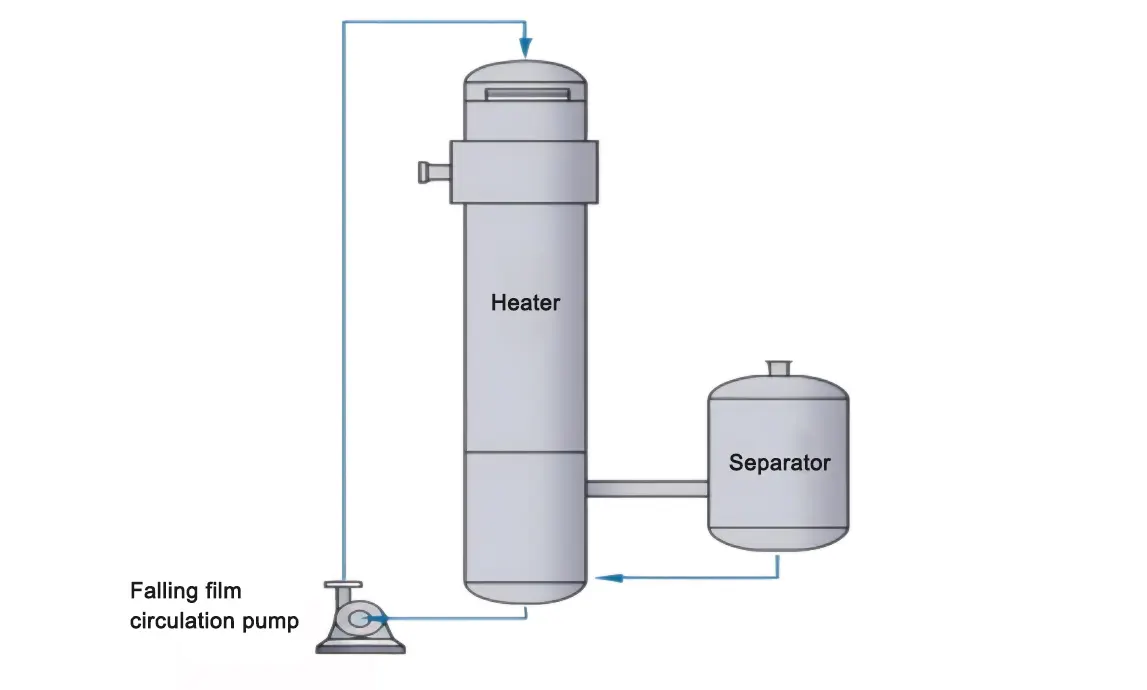

Složení systému pro odparování padajících filmů

Systém odpařování padajících filmů se skládá z těchto hlavních složek:
Ohřívač všech efektů: Jako jádro systému je odpovědný za vytápění a odpaření tekutiny.
Každý oddělovač efektů: Používá se k oddělení odpařeného plynu od tekutiny.
Ohřívač: V předstihu se surovinová tekutina přiblíží bodu varu, aby se zlepšila účinnost odparování.
Kondenzátor: Převádí vypařenou paru na kapalný stav pro následné ošetření nebo zotavení.
Rozdělovací zařízení pro kapalinu (distributor filmu): Ujistěte se, že kapalina materiálu je rovnoměrně rozdělena v topné trubce, podporujte účinný přenos tepla a snížte riziko škálování.
Skupina kapalných čerpadel: Včetně každého účinného krmného tekutého čerpadla, odpovědného za dopravu a oběh krmné tekutiny.
Izolační potrubí: Udržovat teplotu materiálu a snížit ztráty tepla.
Vakuový a odvodňovací systém: Udržovat stav negativního tlaku v systému, aby se vyloučil nekondenzující plyn a koncentrovaná tekutina.


Charakteristiky systému odpařování padajících filmů

1.Vysoká tepelná účinnost: Vzhledem k tomu, že tekutina z materiálu proudí v tenkém plátně, se zvyšuje oblast přenosu tepla a zlepšuje se míra využití tepelné energie.
2.Silná přizpůsobivost: Je vhodný pro proces odparování kapaliny s vysokou viskozitou.
3.Krátký čas vytápění: Pomáhá zachovat výživu a chuť tepelně citlivých materiálů, jako jsou potraviny.
4.Flexibilní provoz: Rychle upravit podle změn objemu krmiva, zásobování energií, vákuové stupně a koncentrace.
5.Diferenciální odparování při nízké teplotě: Procesní tekutina proudí pod působením gravitace, která může realizovat odparování pod nízkým teplotním rozdílem a snížit riziko tepelného rozkladu.
6.Dobrá bezpečnost: Provozní pod negativním tlakem k zajištění bezpečnostních výkonů.
7.Velká kapacita zpracování: Dokáže zvládnout materiály s vysokou koncentrací a vysokou viskozitou.
8.Krátký čas pobytu: Snížení zhoršení materiálu, vhodné pro tepelně citlivé zpracování materiálu.


Klesající film odparování systém aplikace pole

Systémy odpařování padajících filmů se široce používají v průmyslu, zejména v:
Potravinářský průmysl: Používá se pro koncentraci mléčných výrobků, šťávy, medu a jiných potravin, vypařování při nízké teplotě přispívá k zachování přirozené chuti a výživy potravin.
Chemický průmysl: Při výrobě chemických produktů zahrnuje využití rozpouštědel, zpracování odpadních kapalin a chemickou koncentraci.

Průtok procesu

Průtok procesu padajícího odpařovače filmu zahrnuje zejména tyto kroky:
Distribuce kapalin: Surová tekutina se pumpuje do horní trubice ohřívací komory padajícího odpařovače a pak se rovnoměrně rozděluje do každé trubice výměny tepla prostřednictvím zařízení pro distribuci kapaliny a tvorbu filmu.
Průtok filmu: Při působení gravitace, vakuové indukce a průtoku vzduchu tvoří tekutina jednotnou tekutou fóliu na vnitřní stěně směnné trubice tepla a proudí ze shora dolů.
Vytápění a odpařování: Během procesu průtoku se krmná tekutina ohřívá a vypařuje ohřívacím prostředkem na straně pláště a generovaná fáza pary a kapaliny vstupují do oddělovací komory výparníku společně.
Separace plynu a tekutiny: V separační komoře se para a koncentrovaná tekutina oddělují, koncentrovaná tekutina se vypouští z dna, a pára může být odeslána do kondenzátoru pro kondenzaci nebo použita jako ohřívací médium dalšího odpařovače.
