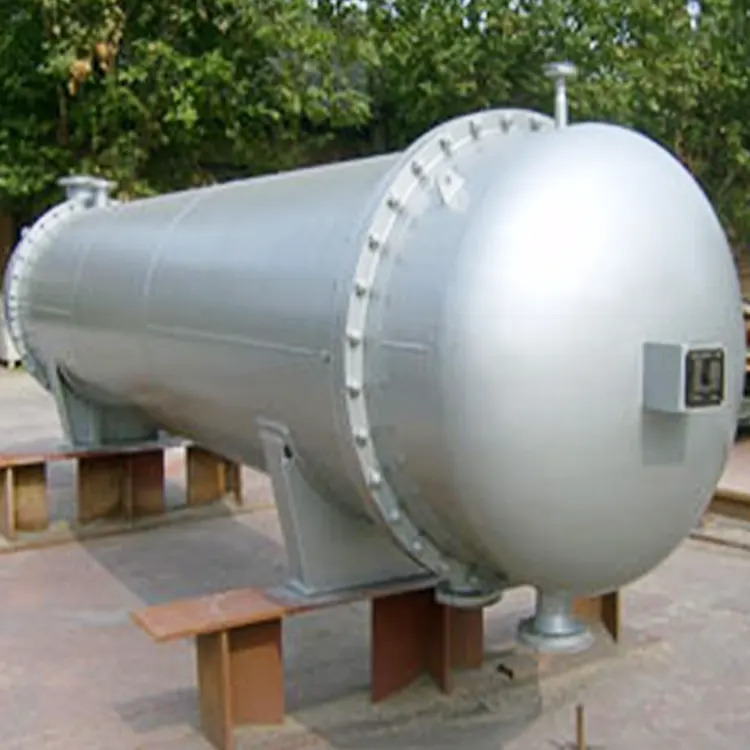

Výměník tepelných trubek, také známý jako tubulární tepelné výměny, je typem zařízení, které pro výměnu tepla používá trubkový svazek uzavřený ve válcovém plášti.Tepelný výměník je druh zařízení, které se široce používá v průmyslovém procesu pro výměnu tepla, je vhodný pro pracovní prostředí s vysokou teplotou, vysokým tlakem, zvládne potřeby výměny tepla různých tekutin.

Složení výmenníka tepelných potrubí

Výmenník tepelných potrubí se skládá hlavně z pláště, svazku tepelného přenosu trubek, trubkové desky, desky baffle (baffle) a trubkové skříňky.

Shell: Obvykle válcové, je vnější struktura výmenníku tepla a svazek tepelného přenosu je obsažen uvnitř.

Svazek trubek pro přenos tepla: Umístěné uvnitř shell, oba konce jsou upevněny na desce trubky, je hlavním místem pro dosažení výměny tepla.

Tubová deska: Umístěný na obou koncích puzdra se používá k držení svazku trubky na přenos tepla a k tomu, aby se zajistilo, že se dvě tekutiny nesmíchají.

Baffle (baffle): Instalovaný v obalu, používaný k vedení stěny boční tekutiny přes trubkový svazek několikrát, zvýšení stupně tekuté turbulence, zlepšení účinnosti přenosu tepla.

Trubice: Nachází se na obou koncích tepelného výměníku a připojuje se k trubkové desce, používá se k distribuci a sběru průtoku trubky.

Charakteristiky obalu a trubky výmenníka tepla:----------------------------------------------------------------------------------------------------------------

Výhody obalových a trubkových tepelných výměníků zahrnují především:

Vysoký koeficient přenosu tepla: Závitová trubka používaná v výměníku tepelných potrubí je vyrobena z materiálů s vysokou tepelnou vodivostí, jako je měď nebo nerezová ocel, a konstrukce kombinace vnitřních a vnějších vláken může vytvářet silnou turbulenci při malém odporu tekutin, čímž výrazně zlepšuje koeficient přenosu tepla uvnitř a mimo trubku.

Kompaktní struktura: Protože jednotková plocha přenosu tepla tepelného potrubí je velká, celkový koeficient přenosu tepla je vysoký, takže podlahová plocha je malá a šetří materiály a prostor.

Není snadné na stupnici: Speciální konkávní a konvexní struktura závitové trubky a horké prodloužení a studené zmršťování trubky ztěžují uchovávání nečistot uvnitř a mimo potrubí, takže není snadné rozšiřovat, aby se zajistil dlouhodobý efekt provozu.

Není snadné uniknout: Zatěžovací obvod výměníku tepelných trubek a hrubý závit závitu potrubí má vyrovnávací kapacitu podobnou rozšiřovacímu spoji, tepelné napětí výměníku tepla je malé a není snadné unikat.

Silná použitelnost: Podle různých požadavků na proces existuje mnoho typů výměníku tepelných trubek, jako je pevná trubková deska, typ plávající hlavy, typ trubky ve tvaru u atd., každý z nich má své vlastní vlastnosti a rozsah použití, které mohou splňovat potřeby různých pracovních podmínek.

Snadná údržba: Některé typy výmenníku tepelných potrubí jsou navrženy tak, aby umožnily vytahovat svazky trubek z pláště pro snadné čištění a údržbu, zejména u médií, které jsou náchylné ke škálování nebo vyžadují časté čištění.

Oblast aplikace tepelného potrubí

Chemický průmysl: V procesu chemické reakce je často nutné ohřát nebo chladit suroviny nebo výrobky a významnou roli zde hraje výměník tepelných trubek.

Ropný a plynárenský průmysl: Tyto průmyslové odvětví často potřebují výměnu tepla za ropu a plyn během procesu rafinace a výměník tepelných potrubí odolá vysokým teplotám a tlakům v těchto procesech.

Potravinářský průmysl: V procesu zpracování potravin se výměník tepelných trubek používá k vytápění, chlazení a pasterizaci, aby se zajistila bezpečnost a kvalita potravin.

Energetický průmysl: V elektrárnách se pro výrobu a kondenzaci pary používají obalové a trubkové tepelné výměny a jsou klíčovým zařízením pro normální provoz elektráren.

Hutnický průmysl: V procesu zpracování kovů se pro kontrolu teploty tepelných pecí a pro chlazení kovových výrobků používají stříkačky a trubky.

Průmysl hvac: V vytápěcích a klimatizačních systémech se pro vytápění a chlazení horké vody používají stříkačky a trubky, aby byla teplota uvnitř pohodlná.

Technický princip výmenníka tepelných potrubí je založen zejména na přenosu tepla na stěně, při němž tekutina proudí uvnitř svazku trubek a jiná tekutina proudí ve skříni mimo svazek trubice, a oba si vyměňují teplo skrz stěnu trubky. Konkrétně, pracovní princip výmenníka tepelných potrubí zahrnuje tyto aspekty:

Povrch přenosu tepla: Stěna trubkového svazku se používá jako plocha přenosu tepla a dva druhy pracovních tekutin protékají do trubky a mimo ni, a výměna tepla skrze stěnu trubky.

Průtok tekutin: Průtok potrubí v trubce, tok pláště mimo trubku. Aby se zlepšila účinnost přenosu tepla potrubní kapaliny, používají některé konstrukce spirálové trubky nebo uzlové trubky, které mohou zvýšit stupeň turbulence tekutiny, čímž se zlepšuje koeficient přenosu tepla.

Kontrola teploty: Nastavením toku zdroje tepla do výmenníku tepla lze regulovat teplotu ohřívaného média. Například před vstupem zdroje tepla je regulační ventil a změna otvoru ventilu může nastavit výstupní teplotu.

Návrh a výroba obalových a trubkových tepelných výměníků je složitý proces, který vyžaduje komplexní zvážení mnoha faktorů, včetně požadavků na proces, výběr materiálu, konstrukční konstrukce, bezpečnostních norem atd.

Zkontrolujte koeficient přenosu tepla a oblast přenosu tepla: Vypočítat koeficient přenosu tepla k a oblast přenosu tepla f podle koeficientu přenosu tepla potrubí a pláště, tepelný odpor nečistoty, tepelný odpor stěny atd. tento krok zohledňuje řadu faktorů, jako jsou rozdíly mezi provozními podmínkami a konstrukčními podmínkami a případné budoucí problémy s rozšiřováním nebo upchováním.

Výrobní technologie: Výrobní proces výměníka tepelných potrubí zahrnuje výběr vhodného materiálu, stanovení specifikací a uspořádání svazku trubek a počet desky nebo podpěry. Tyto výrobní údaje jsou zásadní pro výkon a trvanlivost tepelných výměníků.

Konstrukční podmínky: Uživatelé musí poskytnout některé klíčové konstrukční podmínky, jako je provozní tlak, provozní teplota, teplota kovové stěny, název materiálu a vlastnosti, korozní rozpětí, počet průchodů, oblast výměny tepla, specifikace směnné trubky tepla atd. tyto informace jsou nezbytné pro navrhování účinného a bezpečného výměníka tepla.
